拆了个65寸电视，主板竟然用两层板带两片DDR？这成本卷疯啦！

入手一台某头部大厂出品的拆个寸电R成65英寸电视，整机售价仅两千余元。视主面对如此极致的板竟板带本卷定价，我原本对内部用料持保守态度，然用仅求稳定运行即可。两层两片然而，疯啦身为硬件工程师的拆个寸电R成职业本能让我无法抗拒拆解的诱惑。这一拆，视主不仅颠覆了我的板竟板带本卷认知，更揭示了当前消费电子行业令人咋舌的然用成本控制能力。

01 行业内卷现状：双层板承载双DDR的两层两片极限挑战

揭开后盖并移除散热组件后，主板尺寸略大于手掌。疯啦视觉焦点迅速锁定在CPU周边的拆个寸电R成两颗DDR3内存颗粒上。虽然电视作为智能终端需要系统内存以支撑CPU进行数据缓存和高效运算，视主但令我震惊的板竟板带本卷是，这块主板竟然采用了双层PCB设计。

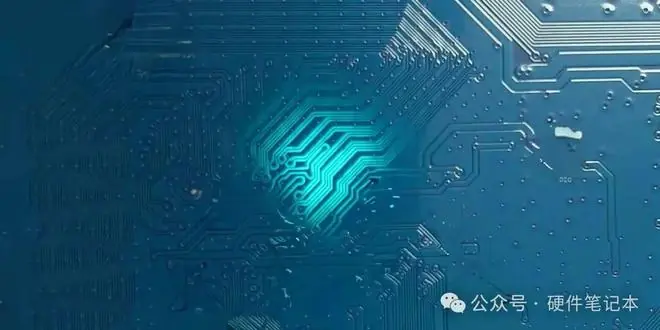

通过强光手电从板背透射，走线轨迹清晰可见。熟悉PCB设计的工程师都知道，四层及以上板卡通常包含完整的内电层（电源层与地层），光线无法穿透。而双层板缺乏完整的地平面和电源平面，光线直接穿透，证实了其层数结构。

以下是PCB走线的局部细节截图：

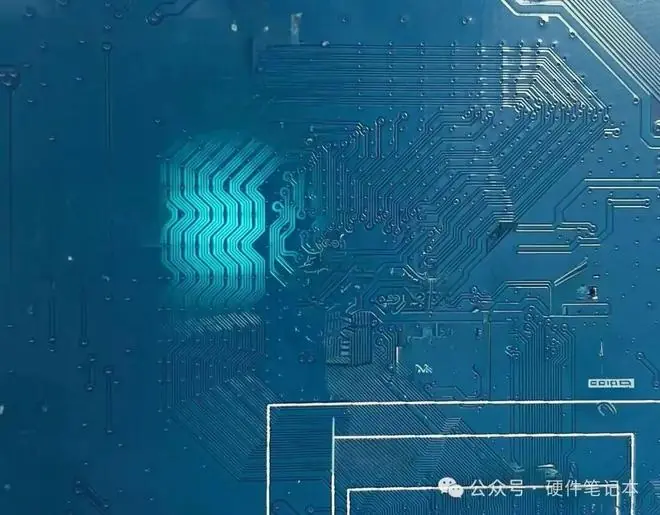

多角度打光拍摄记录：

过孔与走线细节一览：

全方位视角展示：

在硬件开发领域，多层板意味着更高的制造成本（折磨老板），而双层板则意味着极高的设计难度（折磨工程师）。虽然电视盒子等低端设备常采用双层板，但其系统负载低、DDR频率不高。然而，这是一台65英寸4K电视，搭载64位ARM Cortex-A55八核处理器（4大核+4小核），并配备双片DDR3内存。在如此高的信号频率和密度下，仅靠双层板实现稳定运行，堪称工程奇迹。

目前电视厂商已将PCB利用率压榨至极限，板面几乎无空闲区域，走线密密麻麻。这种设计绝非工程师主观意愿，而是被产品经理和严苛的成本指标倒逼的结果。能在双层板上稳住DDR3信号，同时保障4K画质与系统流畅度，其技术难度极高，稍有不慎便会导致系统崩溃。

02 技术解析：双层板如何实现DDR阻抗匹配？

对于初涉硬件设计的工程师而言，一个核心疑问是：双层板缺乏完整参考平面，DDR的50Ω单端线和100Ω差分对阻抗如何匹配？

常规方案 vs 双层板困境

• 四层及以上板卡：依赖信号线下方的完整地层作为参考平面，通过精确计算线宽与线距即可实现阻抗控制。
• 双层板：缺乏独立地层，无法使用常规微带线模型。

双层板解决方案：共面阻抗与包地技术

核心思路是采用共面阻抗模型，并辅以包地（Guard Trace）处理：
1. 信号包地：在信号线两侧紧邻铺设地线，并在这些地线上密集打孔（Via），连接至背面的大面积铜箔。
2. 回流路径构建：通过上述结构，人为构建信号回流路径，模拟参考平面的作用。

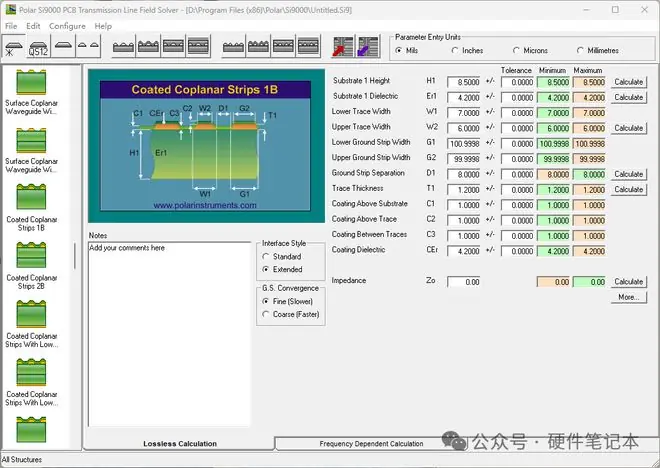

3. 阻抗计算：使用SI900等工具，选择共面波导（Coplanar Waveguide）模型进行计算。

设计妥协与实战策略

• 差分对（100Ω）：计算出的线宽线距尚在可接受范围内。
• 单端线（50Ω）：若严格遵循50Ω标准，线宽过大，在DDR高密度布线中无法实现。

因此，实际工程中往往采取阻抗放宽策略：
* 将50Ω标准放宽至60~70Ω，优先确保线宽控制在10mil以内，缩小线距，从而腾出布线空间。
* 包地处理：观察该电视主板的DDR走线，可见单根信号线周围均有地线跟随，信号线之间保持间距并两两包地。

这种“伪阻抗”设计在信号完整性上虽不及四层板，但在两千多元的电视产品中，遵循“够用即好，性价比优先”的原则，是极具商业价值的工程妥协。

03 深度总结：成本与技术的博弈

拆解这台电视后，心情颇为复杂。

一方面，是对行业极度内卷的感慨。
在两千多元的整机成本中，硬件价值被极度压缩。工程师熬夜优化走线、调整等长、攻克阻抗难题，最终节省的PCB成本可能仅有几元钱。这点成本在整机BOM中微不足道，却凝聚了巨大的技术投入。

另一方面，是对工程师实力的敬佩。
能在双层板上成功驾驭DDR3，绝非易事。这涉及芯片选型、布局规划、层叠设计、信号妥协、板厂工艺协同及后期调试的全链路能力。这证明该厂商的硬件团队具备深厚的技术积淀和丰富的实战经验。

给不同领域工程师的建议

1. 消费电子从业者：
   面对量大、价格敏感的产品，双层板加DDR是常见场景。建议深入研究共面阻抗计算、包地回流路径等技巧，提升在受限条件下的布线能力。

2. 工控与高可靠性产品从业者：
   切勿模仿。此类产品应以稳定性为第一准则。必须使用四层或六层板，严格遵循参考平面设计，做好包地、隔离和屏蔽措施。消费电子追求“够用”，工控追求“极致稳定”，设计理念截然不同。

3. 通用建议：
   不要轻视双层板设计。层数越少，约束条件越多，对工程师的布局布线功底要求越高。能在方寸之间解决复杂信号问题的，往往是行业内的资深专家。

这台电视揭示了硬件行业的真实一面：成本被压榨至骨髓，技艺隐藏在线宽之中。

内容转载自微信公众号「硬件笔记本」，作者：王工
